详细介绍

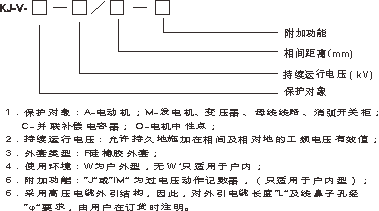

一、型号意义
二、产品的使用条件
1. 环境温度不高于+50℃，不低于-40℃；
2. 海拔不超过1500m；
3. 长期施加在保护器A、B、C三相端子间的工频电压不超过保护器的持续运行电压；
4. 工作频率50~60Hz；
5. 工作位置：10kV及以下产品垂直或水平安装，35kV产品只能垂直，所有产品不允许倒置安装（电缆向下）。
三、型号及规格参数

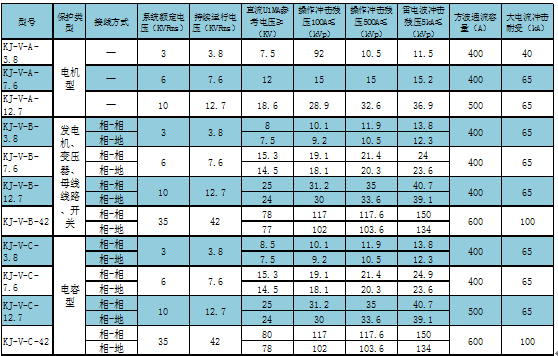

表一 本表中所列保护器无间隙三相组合式过电压保护器主要技术参数
表二 电机中性点过电压保护器
四、KJ-V 试验方法及注意事项
测量直流参考电压U1mA（无间隙）以及泄露电流，不做工频放电电压试验（有间隙做）。
1. 直流参考电压U1mA的测量
本试验进行时按下图所示接好线路。逐步调高TB的输出电压，观察表计GB和LB，到LB上升达1mA时，读取GB的读数即为直流参考电压U1mA 。按 GB11032要求，直流电压脉动部不超过±１.５％，试验环境温度为２０℃±15 ℃。用户如有专门的高压直流发生器则更为方便。
2. 工频放电电压的测量
本试验按图所示接好线路。逐步调高TB的输出电压，观察表计GB1、LB1或GB2、LB2，到电流表读数突然增大时记下当时电压表的读数，并立即降下TB的输出电压，该电压表读数即为工频放电电压（如读GB1应按SB的变比折算到高压侧电压）每个参数做三次，计算出平均值，每次实验间隔不得小于1分钟。
3. 泄露电流的测量
3.1 KJ-V无间隙的所有组合式三相组合式过电压保护器在0.75倍的直流参考电压下,测量的相间和相地直流泄露电流均小于30微安。
3.2 KJ-V有间隙的所有组合式三相组合式过电压保护器在施加的直流电压下, 测量的相间和相地直流泄露电流均小于30微安。
